双向压电型（拉-压）动态力传感器
产品描述

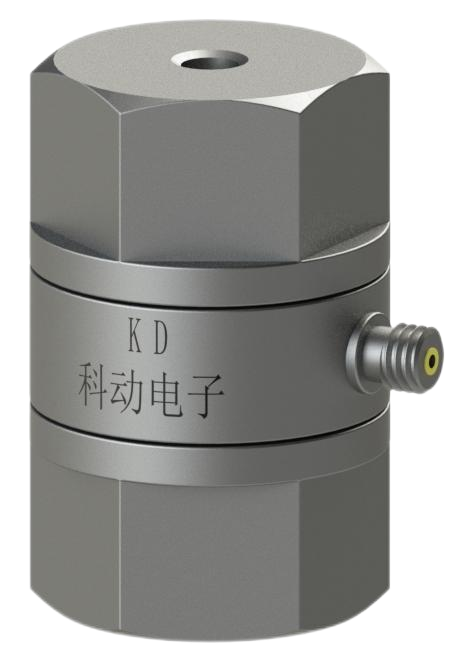

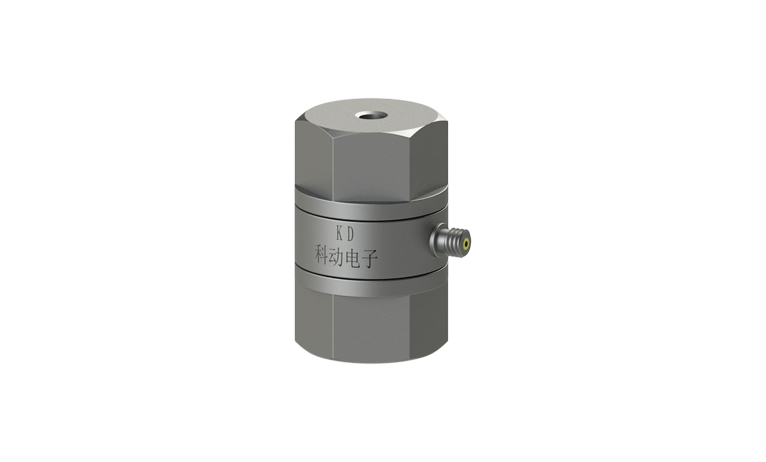

双向压电型（拉-压）动态力传感器
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
型号 |
KD |

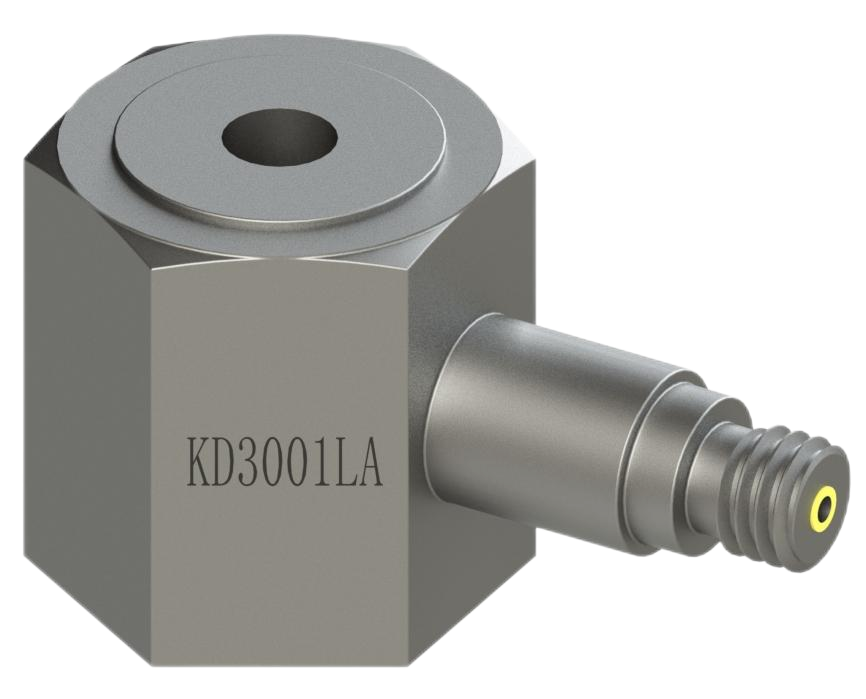

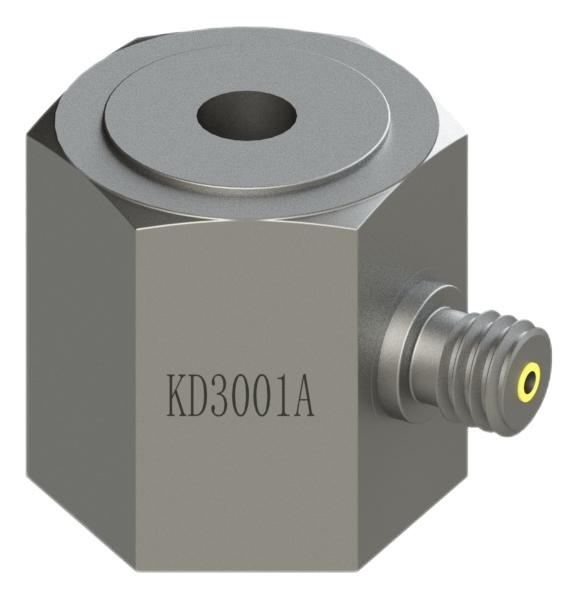

3001A |
3010A |
3030A |
3050A |
3060A |
||
|
测量范围 |
KN |
1-5 |
5-10 |
10-30 |
30-50 |
60 |
||
|
PE型灵敏度 |
pC/N |
3.5 |
3.5 |
1.6 |
1.6 |
1.6 |
||
|
IEPE型灵敏度 |
mV/N |
5000-1000 |
1000-500 |
500-165 |
165-100 |
100-80 |
||
|
谐振频率 |
Hz |
＞70kHz |
＞40kHz |
＞30kHz |
＞30kHz |
＞20kHz |
||
|
非线性 |
%FSO |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
||
|
拉压灵敏度误差 |
% |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
||
|
重复性 |
%FSO |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
||
|
绝缘电阻 |
Ω |
＞1013 |
＞1013 |
＞1013 |
＞1013 |
＞1013 |
||
|
使用温度 |
℃ |
-40～120 |
-40～120 |
-40～120 |
-40～120 |
-40～120 |
||
|
允许过载 |
% |
120 |
120 |
120 |
120 |
120 |
||
|
PE型配接仪器 |
/ |
电荷放大器 |
电荷放大器 |
电荷放大器 |
电荷放大器 |
电荷放大器 |
||
|
IEPE型配接仪器 |
/ |
恒流适配器 |
恒流适配器 |
恒流适配器 |
恒流适配器 |
恒流适配器 |
||
|
壳体材料 |
/ |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
||
|
密封形式 |
/ |
激光焊接 |
激光焊接 |
激光焊接 |
激光焊接 |
激光焊接 |
||
|
感应元件 |
/ |
石英 |
石英 |
石英 |
石英 |
石英 |
||
|
安装方式 |
/ |
2-M5 |
2-M12 |
2-M16 |
2-M20 |
2-M24 |
||
|
输出方式 |
/ |
侧端L5 |
侧端L5 |
侧端L5 |
侧端L5 |
侧端L5 |
||
|
外形尺寸 |
mm |
Φ16*17.5 |
Φ26*48 |
Φ29*51.5 |
Φ43*74 |
Φ53*85 |
||
|
重 量 |
克 |
～15g |
～146g |
～190g |
～700g |
～1150g |
||
|
|
|
|||||||
|
特性 |
动态测量响应快，频率范围宽，静态校准持续时间长，拉压灵敏度误差小，重复使用率高 |
|||||||
|
应用 |
动态拉伸与压缩、测量冲击、振动力、反推力、振动台的动态力、碰撞力、支撑力、冲压力 |
|||||||
|
连接电缆 |
2米双头L5低噪声电缆 |
|||||||
|
可选配件 |
安装夹具（定制）；工程箱（选配） |
|||||||
|
注释 |
本系列产品均可生产为IEPE型输出 |
|||||||
