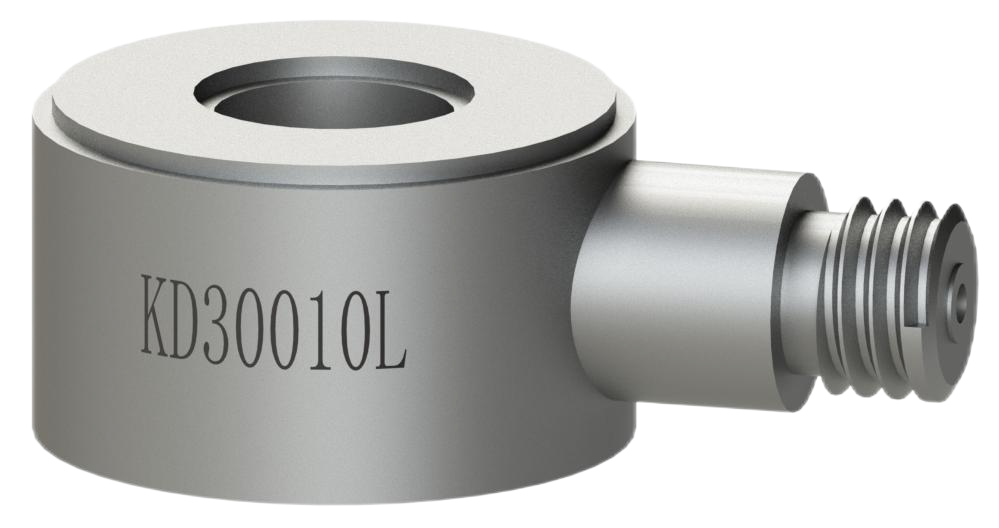

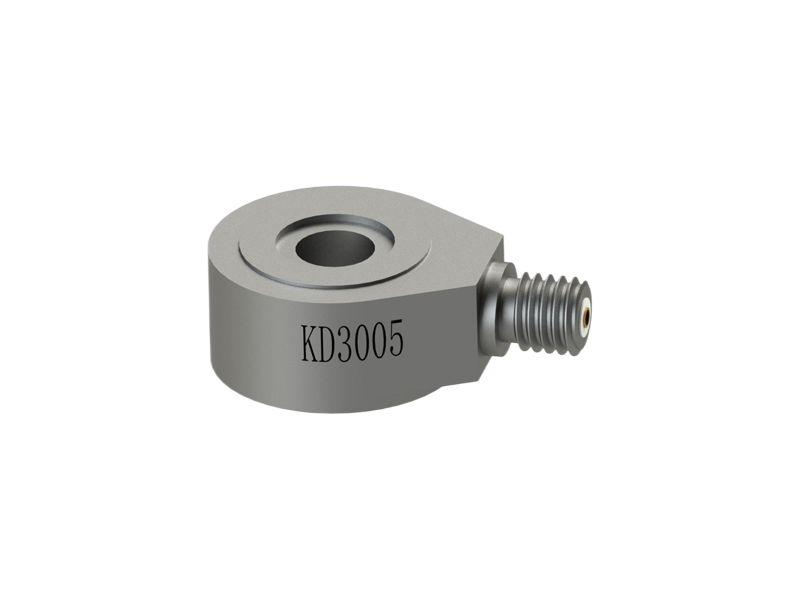

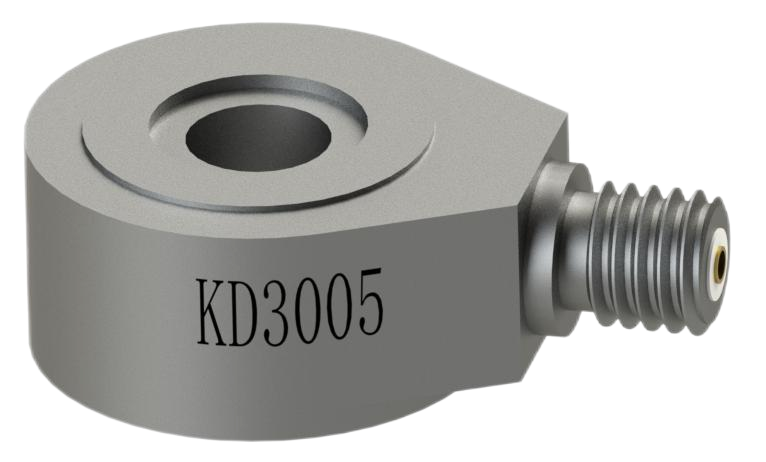

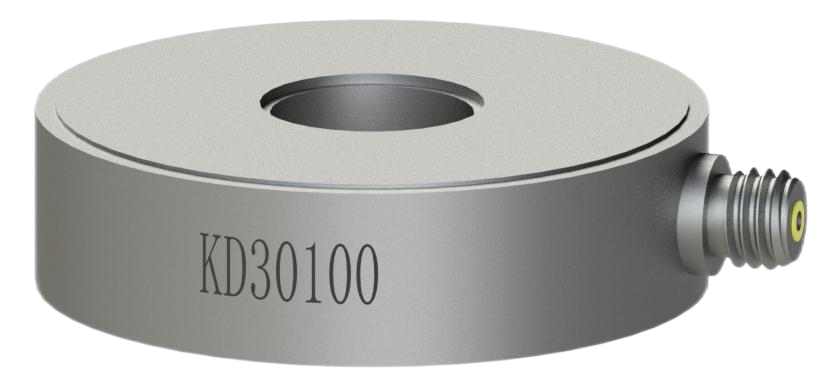

单向压电型动态传感器（PE型/IEPE型）
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
型号 |
KD |
30010/L |
30050/L |
30100/L |
30200/L |
30500/L |
31000/L |
|
|
测量范围 |
KN |
1-10 |
10-50 |
50-100 |
100-200 |
200-500 |
500-1000 |
|
|
PE型灵敏度 |
pC/N |
4 |
4 |
2 |
2 |
2 |
0.6 |
|
|
IEPE型灵敏度 |
mV/KN |
5000-500 |
500-100 |
100-50 |
50-25 |
25-10 |
10-5 |
|
|
谐振频率 |
Hz |
≥75K |
≥40K |
≥50K |
≥40K |
≥10K |
≥10K |
|
|
非线性 |
%FSO |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
|
重复性 |
%FSO |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
|
绝缘电阻 |
Ω |
＞1013 |
＞1013 |
＞1013 |
＞1013 |
＞1013 |
＞1013 |
|
|
使用温度 |
℃ |
-40～120 |
-40～120 |
-40～120 |
-40～120 |
-40～120 |
-40～120 |
|
|
允许过载 |
% |
120 |
120 |
120 |
120 |
120 |
120 |
|
|
PE型配接仪器 |
/ |
电荷放大器 |
电荷放大器 |
电荷放大器 |
电荷放大器 |
电荷放大器 |
电荷放大器 |
|
|
IEPE型配接仪器 |
/ |
恒流适配器 |
恒流适配器 |
恒流适配器 |
恒流适配器 |
恒流适配器 |
恒流适配器 |
|
|
壳体材料 |
/ |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
|
|
密封形式 |
/ |
激光焊接 |
激光焊接 |
激光焊接 |
激光焊接 |
激光焊接 |
激光焊接 |
|
|
感应元件 |
/ |
石英 |
石英 |
石英 |
石英 |
石英 |
石英 |
|
|
安装方式 |
/ |
通孔 |
通孔 |
通孔 |
通孔 |
通孔 |
通孔 |
|
|
输出方式 |
/ |
侧端L5 |
侧端L5 |
侧端L5 |
侧端L5 |
侧端L5 |
侧端TNC |
|
|
外形尺寸 |
mm |
Φ16*Φ5*8 |
Φ26*Φ8*10.5 |
Φ35*Φ12*12 |
Φ55*Φ26.5*15 |
Φ70*Φ20*19 |
Φ145*Φ65*28 |
|
|
重 量 |
克 |
～10 |
～36 |
～55 |
～170 |
～350 |
～1900 |
|
|
|
|
|||||||
|
特性 |
极高的刚度，因而可获得高固有频率；高载荷能力；坚固耐用，设计紧凑；测量范围宽 |
|||||||
|
应用 |
碰撞测试，跌落测试，疲劳测试，断裂测试，压力检测 |
|||||||
|
连接电缆 |
2米双头L5低噪声电缆 |
|||||||
|
可选配件 |
安装夹具（定制）；工程箱（选配） |
|||||||
|
注释 |
本系列产品均可生产为IEPE型输出 |
|||||||
