型号

KD

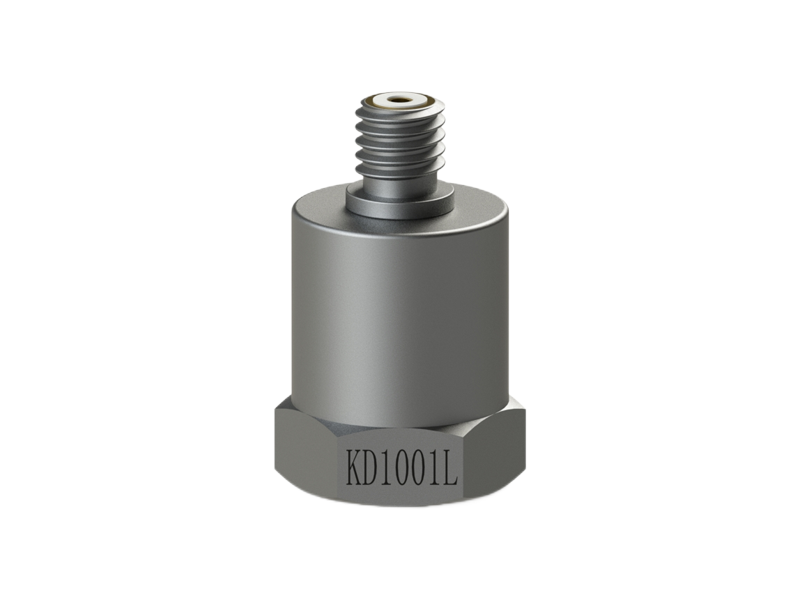

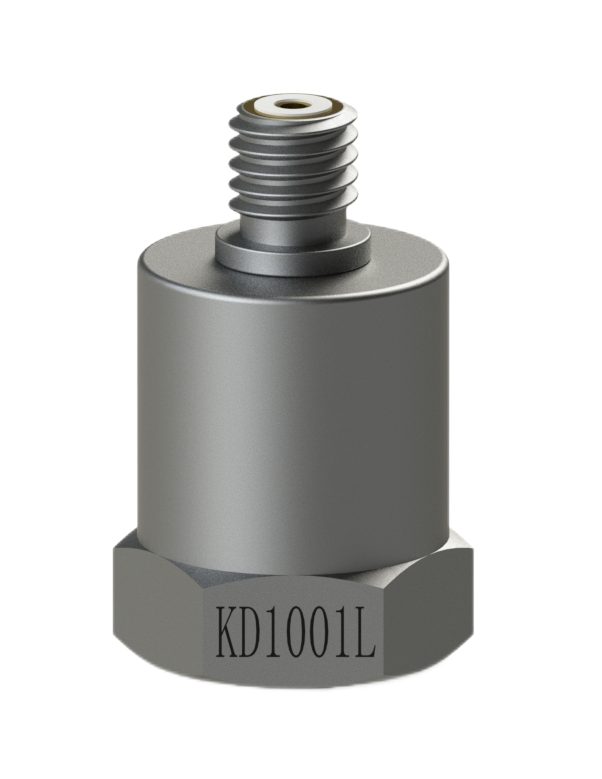

1001L

1002L

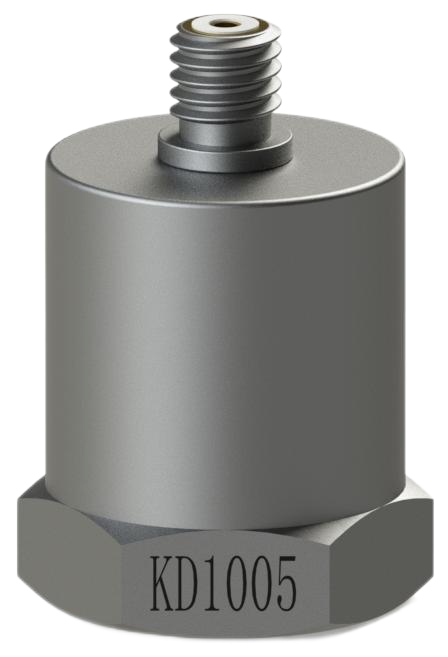

1005L

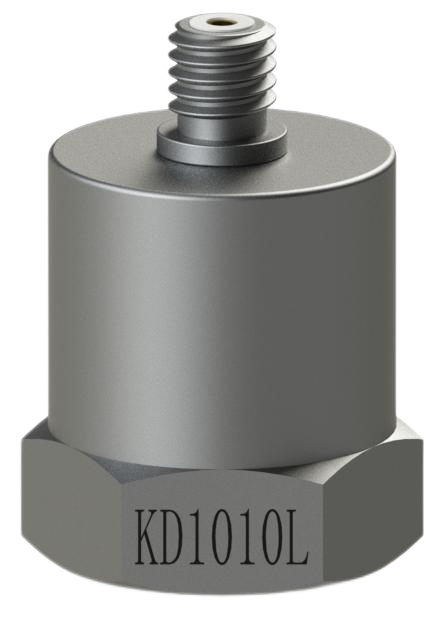

1010L

测量范围

±g

500

250

100

50

轴向灵敏度

mV/g

10

20

50

100

频率响应

Hz

2～10K

1～10K

1～10K

1～6K

安装谐振频率

Hz

≥40K

≥35K

≥28K

≥25K

横向灵敏度

%

＜5

＜5

＜5

＜5

幅值线性

%

≤1

≤1

≤1

≤1

供电电压

VDC

18-30

18-30

18-30

18-30

供电电流

mA

2-10

2-10

2-10

2-10

输出阻抗

Ω

≤100

≤100

≤100

≤100

使用温度

℃

-40～100

-40～100

-40～100

-40～100

冲击极限

g

600

300

150

60

壳体材料

/

高强度不锈钢

高强度不锈钢

高强度不锈钢

高强度不锈钢

密封形式

/

粘接

粘接

粘接

粘接

感应元件

/

陶瓷

陶瓷

陶瓷

陶瓷

结构形式

/

剪切

剪切

剪切

剪切

安装方式

/

M5

M5

M5

M5

输出方式

/

顶端/L5

顶端/L5

顶端/L5

顶端/L5

外形尺寸

mm

Φ12.8*22

Φ12.8*22

Φ12.8*22

Φ12.8*22

重    量

克

11

11

11

11

与地绝缘

/

否

否

否

否

特性

内置IEPE电路、性价比高、可靠性高、信噪比高

应用

常规振动试验、振动控制、机械研究、结构测试、产品测试、模态分析、包装跌落试验等

附件

标配电缆（2米）、检测报告、合格证、安装螺钉、安装座（选配）、磁座（选配）

注释

本系列产品均支持壳体材料选择（钛合金）；支持输出方式选择（侧端）

型号

KD

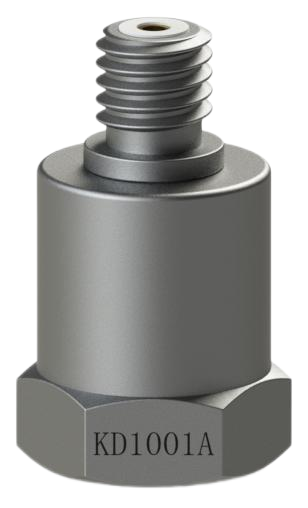

1001A

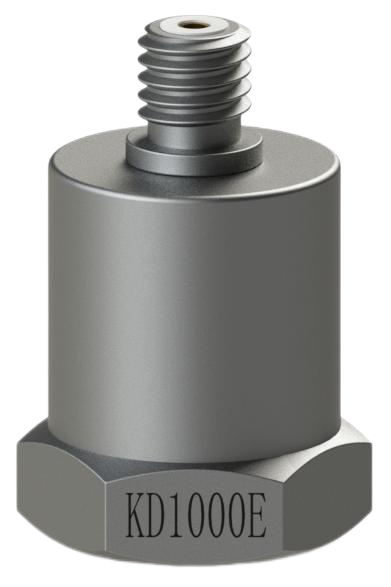

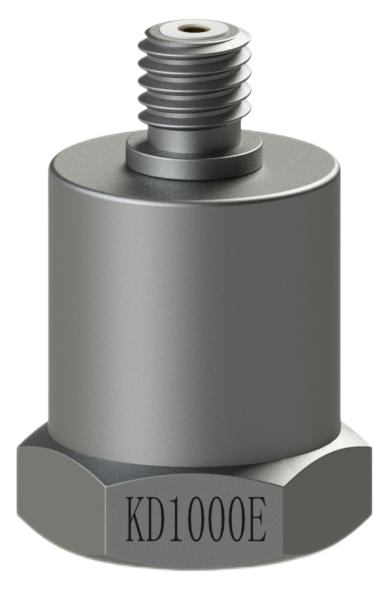

1000E

1002

1005

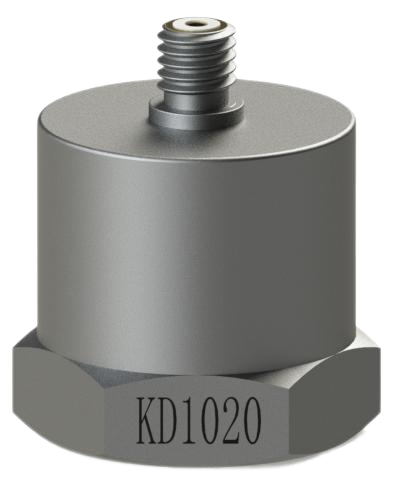

1020

测量范围

±g

5000

3000

2000

1000

300

轴向灵敏度

pC/g

10

20

30

50

200

频率响应

Hz

1～10K

1～9K

1～7K

1～6K

0.5～4K

谐振频率

Hz

≥60K

≥60K

≥60K

≥25K

≥20K

横向灵敏度

%

＜5

＜5

＜5

＜5

＜5

幅值线性

%

≤1

≤1

≤1

≤1

≤1

绝缘电阻

Ω

≥109

≥109

≥109

≥109

≥109

使用温度

℃

-40～120

-40～120

-40～120

-40～120

-40～120

冲击极限

g

2000

5000

3000

1000

600

配接方式

/

电荷放大器

电荷放大器

电荷放大器

电荷放大器

电荷放大器

壳体材料

/

高强度不锈钢

高强度不锈钢

高强度不锈钢

高强度不锈钢

高强度不锈钢

密封形式

/

粘接

粘接

粘接

粘接

粘接

感应元件

/

陶瓷

陶瓷

陶瓷

陶瓷

陶瓷

结构形式

/

剪切

剪切

剪切

剪切

剪切

安装方式

/

M5

M5

M5

M5

M5

输出方式

/

顶端/L5

顶端/L5

顶端/L5

顶端/L5

顶端/L5

外形尺寸

mm

Φ12.8*22

Φ13*22

Φ13*23

Φ16*24

Φ20*25

重    量

克

10

15

16

27

45

与地绝缘

/

否

否

否

否

否

特性

性价比高、可靠性高、信噪比高

应用

常规振动试验、振动控制、机械研究、结构测试、产品测试、模态分析、包装跌落试验等

附件

标配电缆（2米）、检测报告、合格证、安装螺钉、安装座（选配）、磁座（选配）

注释

本系列产品均支持壳体材料选择（钛合金）；支持输出方式选择（侧端）
