低频IEPE型加速度传感器
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
型号 |
KD |

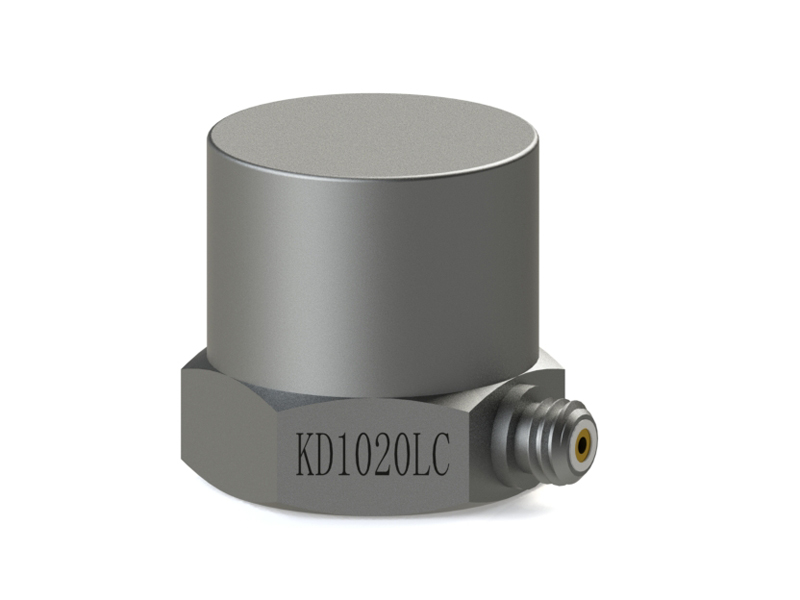

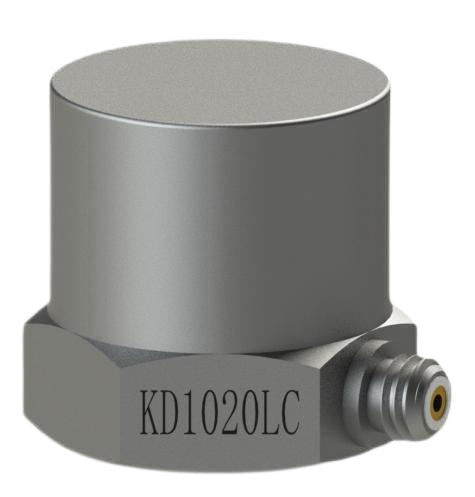

1020L |

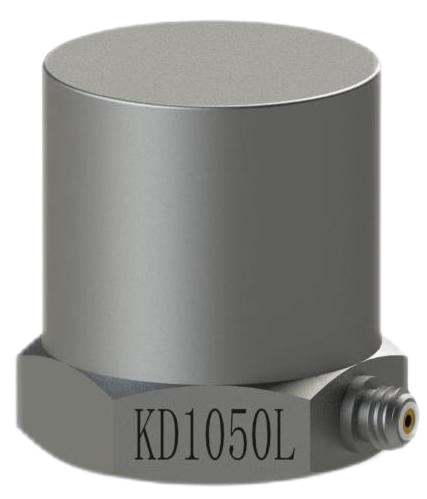

1050L |

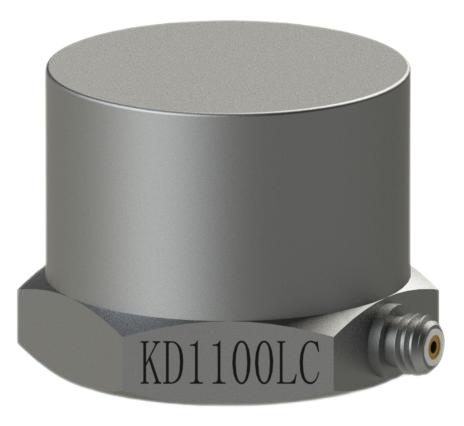

1100L |

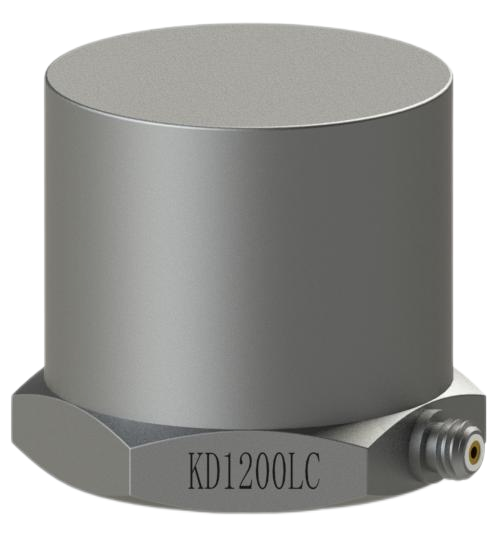

1200L |
|||
|
测量范围 |
±g |
25 |
10 |
5 |
2.5 |
|||
|
轴向灵敏度 |
mV/g |
200 |
500 |
1000 |
2000 |
|||
|
频率响应 |
Hz |
0.5～4K |
0.2～2.5K |
0.2～2K |
0.1～1K |
|||
|
安装谐振频率 |
Hz |
≥18K |
≥8K |
≥5K |
≥3K |
|||
|
横向灵敏度 |
% |
＜5 |
＜5 |
＜5 |
＜5 |
|||
|
幅值线性 |
% |
≤1 |
≤1 |
≤1 |
≤1 |
|||
|
供电电压 |
VDC |
18-30 |
18-30 |
18-30 |
18-30 |
|||
|
供电电流 |
mA |
2-10 |
2-10 |
2-10 |
2-10 |
|||
|
输出阻抗 |
Ω |
≤100 |
≤100 |
≤100 |
≤100 |
|||
|
使用温度 |
℃ |
-40～100 |
-40～100 |
-40～100 |
-40～100 |
|||
|
冲击极限 |
g |
30 |
15 |
10 |
5 |
|||
|
壳体材料 |
/ |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
高强度不锈钢 |
|||
|
密封形式 |
/ |
粘接 |
粘接 |
粘接 |
粘接 |
|||
|
感应元件 |
/ |
陶瓷 |
陶瓷 |
陶瓷 |
陶瓷 |
|||
|
结构形式 |
/ |
剪切 |
剪切 |
剪切 |
剪切 |
|||
|
安装方式 |
/ |
M5 |
M5 |
M5 |
M5 |
|||
|
输出方式 |
/ |
顶端/L5 |
顶端/L5 |
顶端/L5 |
顶端/L5 |
|||
|
外形尺寸 |
mm |
Φ20*19 |
Φ26*30 |
Φ29*23 |
Φ33*31 |
|||
|
重 量 |
克 |
32 |
68 |
95 |
200 |
|||
|
与地绝缘 |
/ |
否 |
否 |
否 |
否 |
|||
|
|
|
|
|
|
|
|
|
|
|
特性 |
内置IEPE电路、性价比高、可靠性高、信噪比高 |
|||||||
|
应用 |
常规振动试验、振动控制、机械研究、结构测试、产品测试、模态分析、包装跌落试验等 |
|||||||
|
附件 |
标配电缆（2米）、检测报告、合格证、安装螺钉、安装座（选配）、磁座（选配） |
|||||||
|
注释 |
本系列产品均支持壳体材料选择（钛合金）；支持输出方式选择（侧端） |
|||||||

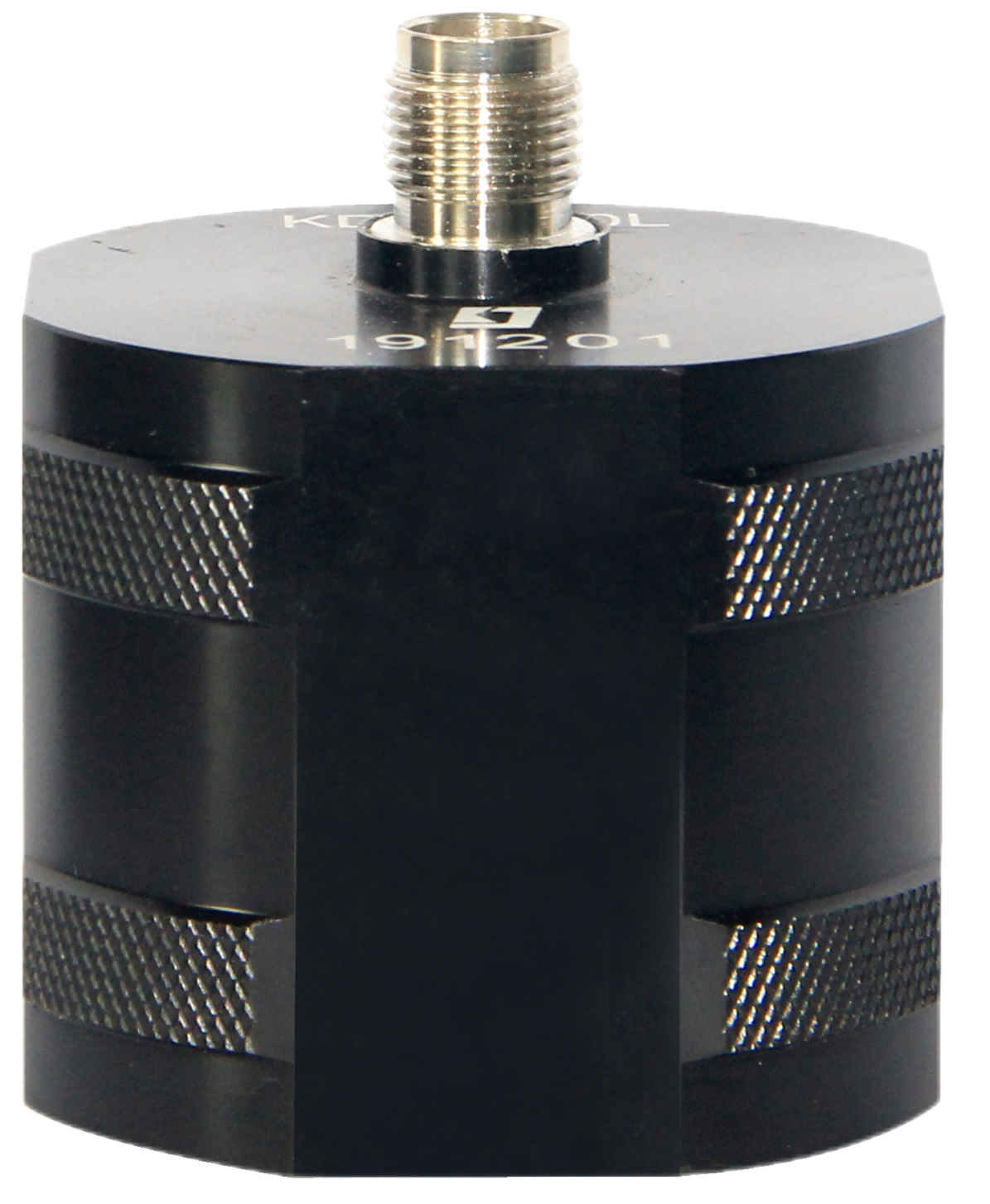

超低频微振IEPE型加速度传感器
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
KD |
1500L |

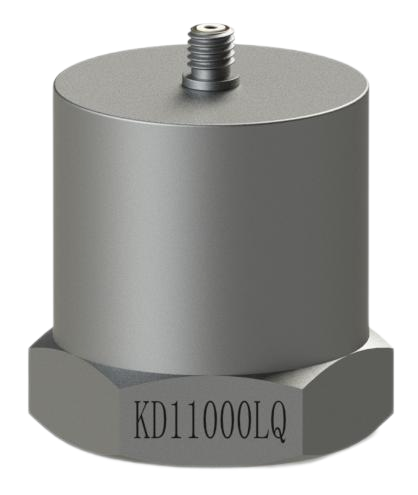

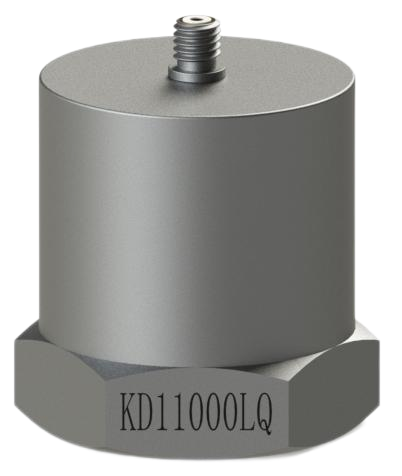

11000LQ |
11000L |
12000L |
15000L |
|
测量范围 |
±g |
1 |
0.5 |
0.5 |
0.2 |
0.1 |
|
轴向灵敏度 |
mV/g |
5000 |
10000 |
10000 |
20000 |
50000 |
|
频率响应 |
Hz |
0.1～1K |
0.1～1K |
0.1～500 |
0.1～200 |
0.1～100 |
|
谐振频率 |
Hz |
≥2.5K |
≥3K |
≥2K |
≥1K |
≥500 |
|
横向灵敏度 |
% |
＜5 |
＜5 |
＜5 |
＜5 |
＜5 |
|
幅值线性 |
% |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
供电电压 |
VDC |
18-30 |
18-30 |
18-30 |
18-30 |
18-30 |
|
供电电流 |
mA |
2-10 |
2-10 |
2-10 |
2-10 |
2-10 |
|
输出阻抗 |
Ω |
≤100 |
≤100 |
≤100 |
≤100 |
≤100 |
|
使用温度 |
℃ |
-40～100 |
-40～100 |
-40～100 |
-40～100 |
-40～100 |
|
冲击极限 |
g |
2 |
1 |
1 |
0.5 |
0.2 |
|
壳体材料 |
/ |
高强度不锈钢 |
高强度不锈钢 |
LY12/不锈钢 |
LY12/不锈钢 |
LY12/不锈钢 |
|
密封形式 |
/ |
粘接 |
粘接 |
粘接 |
粘接 |
粘接 |
|
感应元件 |
/ |
陶瓷 |
陶瓷 |
陶瓷 |
陶瓷 |
陶瓷 |
|
结构形式 |
/ |
剪切 |
剪切 |
剪切 |
剪切 |
剪切 |
|
安装方式 |
/ |
M5 |
M5 |
M5 |
M5 |
M5 |
|
输出方式 |
/ |
顶端/L5 |
顶端/L5 |
顶端/L5 |
顶端/TNC |
顶端/TNC |
|
外形尺寸 |
mm |
Φ36*32 |
Φ33*37 |
Φ55*45 |
Φ55*45 |
Φ70*50 |
|
重 量 |
克 |
230 |
200 |
550 |
550 |
～1000 |
|
与地绝缘 |
/ |
否 |
否 |
否 |
否 |
否 |
|
|
||||||
|
特性 |
内置IEPE电路、高强度信号输出、本底噪声低、分辨率高 |
|||||
|
应用 |
地面建筑、地基振动监测、地质结构研究、桥梁结构测试、模态分析、地震预警等 |
|||||
|
附件 |
标配电缆（2米）、检测报告、合格证、安装螺钉、安装座（选配）、磁座（选配） |
|||||
|
注释 |
本系列产品均支持壳体材料选择（定制钛合金）；支持输出方式选择（侧端） |
|||||
