应变式（拉-压）力传感器
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
KD |

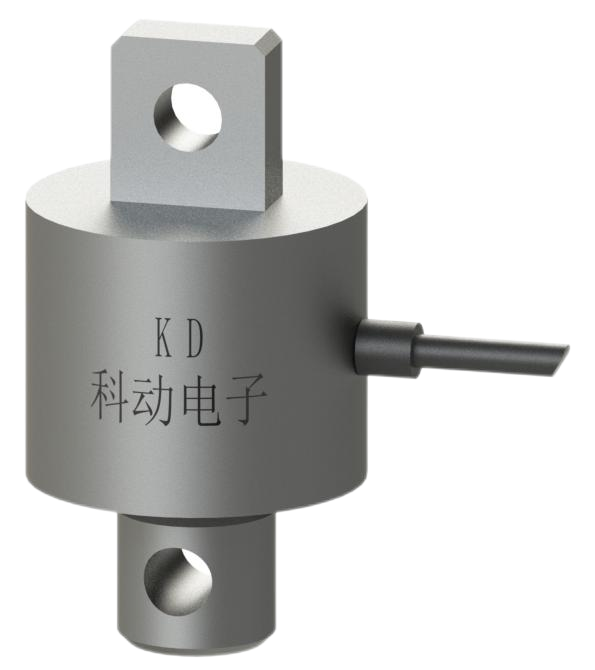

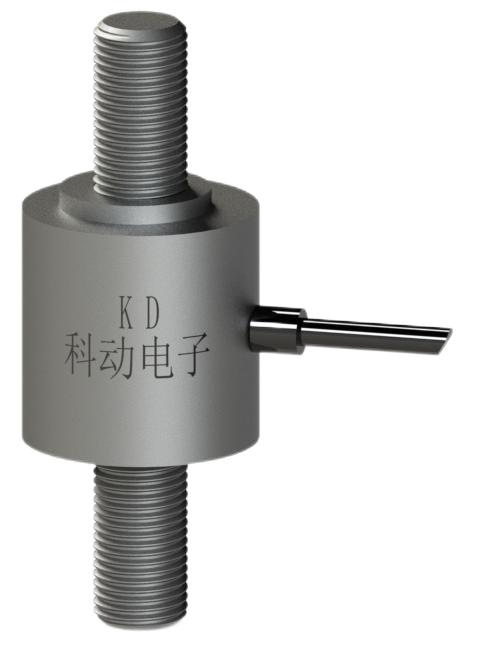

柱式4000A |
轮辐式4000B |
S型4000S |
KD4系列定制微型防水拉压力 |
|
|
最大量程 |
T |
500 |
500 |
1-50 |
10N-500N |
|
|
灵敏度 |
mV/V |
2±0.1 |
1.5±0.05 |
2.0±0.05 |
1.0±0.05 |
|
|
输入电阻 |
Ω |
2K±5 |
750±30 |
750±30 |
350±50 |
|
|
输出电阻 |
Ω |
2K±5 |
700±5 |
700±5 |
350±50 |
|
|
绝缘阻抗 |
MΩ |
≥2000 |
≥2000 |
≥2000 |
≥2000 |
|
|
推荐激励电压 |
V |
6 |
6 |
6 |
6 |
|
|
最大激励电压 |
V |
10 |
10 |
10 |
10 |
|
|
非线性 |
%F.S |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
|
|
滞后误差 |
%F.S |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
|
|
重复性误差 |
%F.S |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
<（0.3～0.6） |
|
|
蠕 变 |
%F.S |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
|
零点温度系数 |
%F.S/10℃ |
<±0.05 |
<±0.05 |
<±0.05 |
<±0.05 |
|
|
灵敏度温度系数 |
%F.S/10℃ |
<±0.05 |
<±0.05 |
<±0.05 |
<±0.05 |
|
|
允许过负载 |
%F.S |
120 |
120 |
120 |
120 |
|
|
壳体材料 |
/ |
17/7不锈钢 |
17/7不锈钢 |
17/7不锈钢 |
17/7不锈钢 |
|
|
外形尺寸 |
mm |
可定制 |
可定制 |
可定制 |
可定制 |
|
|
|
||||||
|
简介 |
KD系列拉压式荷重传感器是利用电阻应变原理，将高精度的箔式应变计通过一定的方式粘贴在弹性体上。当传感器受外力作用时，通过外加激励电压（桥压），能将受力的大小转换成相应的电动势，从而达到测量的目的。 |
|||||
|
应用 |
可用于加载机、天车秤、轨道衡、材料秤的称重应用和工具自动化的测量。 |
|||||
|
连接电缆 |
5米四芯屏蔽电缆（整体出线） |
|||||
|
可选配件 |
四芯航空插头（与动静态应变仪匹配） |
|||||
