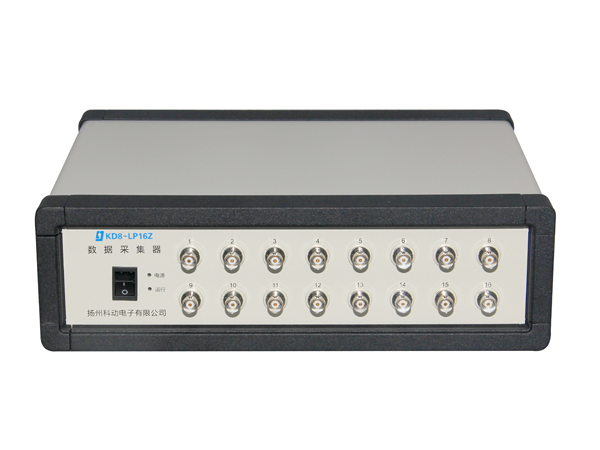

动态信号测试系统
产品描述
动态信号测试系统
|
|
|
|
||||||
|
|
|
|||||||
|
型号 |
KD |
KD8-LP00Z（00代表通道数） |
||||||
|
通道数 |
— |
4/8/16/24/32 |
||||||
|
A/D位数 |
— |
24位 |
||||||
|
采集方式 |
— |
全并行同步采集 |
||||||
|
传输接口 |
— |
USB（多台级联降速至64KHz/通道） |
千兆以太网（多台级联不降速） |
|||||
|
最高采样率 |
KHz |
128KHz/通道 |
256KHz/通道 |
128KHz/通道 |
256KHz/通道 |
|||
|
单台最大通道数 |
通道 |
48 |
24 |
48 |
24 |
|||
|
输入类型 |
— |
电压/IEPE（可选配：电压/IEPE/电荷三种输入类型） |
||||||
|
增益漂移 |
— |
小于3μV/小时（最大增益时折算至输入端） |
||||||
|
IEPE激励源 |
— |
4mA /24V |
||||||
|
信号输入范围 |
VPEAK |
±10 |
||||||
|
共模抑制比 |
— |
大于100dB(差动输入模式） |
||||||
|
时间偏差 |
nS |
小于5 |
||||||
|
信号输入带宽 |
电压 |
DC～100kHz(-3dB) |
||||||
|
IEPE |
0.3Hz～100kHz(-3dB) |
|||||||
|
滤波器 |
— |
多档模拟滤波加数字抗混叠滤波（跟随采样率自动设定） |
||||||
|
滤波带内平坦度 |
dB |
±0.1 |
||||||
|
滤波截止频率 |
— |
采样速率的1/2.56倍 |
||||||
|
内置增益 |
— |
×1 、×10 、×100 |
||||||
|
精度 |
％ |
小于0.3 |
||||||
|
线性度 |
% |
满度的0.05 |
||||||
|
外形尺寸 |
mm |
310×110×270 |
||||||
|
重 量 |
克 |
2300 |
||||||
|
供电电源 |
V |
220V 50Hz / 110V 60Hz（可选配内置锂电池支持，工作时间大于4小时） |
||||||
|
|
||||||||
|
概述 |
动态信号测试分析系统具有电压/IEPE两种输入方式；多通道任意组合；支持多台设备级联，可增加符合IEEE 1451.4标准的软硬件模块，配套丰富的通用测试与分析软件；提供Labview、MATLAB等数据接口，方便后续数据处理。 |
|||||||
|
应用 |
适用于本公司生产 |
|||||||
